■素材, 完パケを 4K ProRes / 60P (59.94P)
アップ・ダウンコンバート 4K 変換
BS 4K局への 4K CM・番組 HDR 変換納品
■4K HDRについて
現在の色域は、HDCAMで撮影・編集されたものが、ほとんどですので、
HDの放送規格 ITU-R BT.709から4K-SDR・BT.2020 で処理されます。
また、SD素材の色域は、ITU-R BT.601 ですが同様に処理されます。BS-4KなどのCM・番組納品は、 HDR必須ですので当社は、4K（Ultra HD）の放送規格 ITU-R BT.2020、BT.2100 での変換が可能となり、各メディアに対応した出力が可能です。
■当社の4K (QFHD) 変換のこだわり

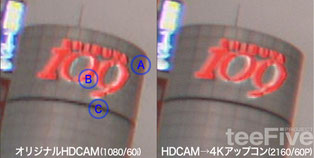

弊社の4K変換技術は、他社とは違う変換アルゴリズムで、リアルタイムに処理します。ソフトウェアで処理を行わないので、確実に収録実時間内に変換が終わります。右の図では、HDCAMのオリジナルの素材と、4Kへアップコンした画質を比較しています。
・Aの部分では、色のはみ出しが最小限になっています。通常4Kにアップコンしますと、HDからでは、4倍に拡大していますが、これらは色のはみ出しやノイズも4倍に拡大されることになります。しかし、弊社では、映像信号を12G-SDI に統一して処理することにより、色ずれやノイズの拡大が無くなります。
・Bの部分では、当社独自のバイアスアルゴリズムで、赤色のにじみ、不自然なジャギーが、4Kアップコンでは適切に処理されます。
・Cの部分では、世界最高レベルのリアルタイムピクセルデインターレース・アルゴリズムを用いているため、縦の解像度を保持し、潰れがちな細かい線まで復元処理されています。

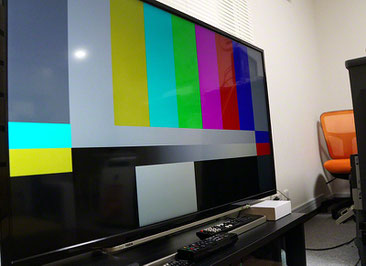

SD素材から4Kへのアップコンは、実に18倍の拡大になりますが、破たんを最小限に抑えて4K変換します。左のカラーバーは、デジタルベータカム（デジベ）に収録されていたカラーバーを4K変換しましたが、色情報の欠損、はみ出し、階調表現(10bit)など、現在の最高技術で処理できています。
※BT.709
▼SD映像から4Kへのアップコンバート画質サンプル（BT.709）
SD画質から4Kへのアップコン画質例です。リアルタイムに18倍に拡大しますが、破綻が最小になっています。
→→→→→→
[1] 4K UHD (3840×2160）アップコンバート対応表
注）上記表の一番下のHDR処理は、2021年に予定しております。
※CMは、60秒までです。
※放送局に納品する際は、別途メタデータ費用がかかります。
なお、納品メディアは、HD・4Kともに、XDCAMディスクです。
※価格は、税別表記
※ここで言う、HDRとは（Hybrid Log Gamma）の事をさします。
※HDRアップコンバート処理を行わない色空間は、RT.709 or 601です。
※ProResは、422LTから422HQまで対応
※60Pは正確には、59.94P のことを指します。
※料金は、１本のテープに対し、１ファイルとなります。
１本のテープに数分しか入ってない場合も、１本として計上されます。
※納期は、HDRあり、なしで、納期が変わります。
[1-1] 入稿・納品メディア（参考）
＜当社への入稿・お客さまへの納品メディア＞

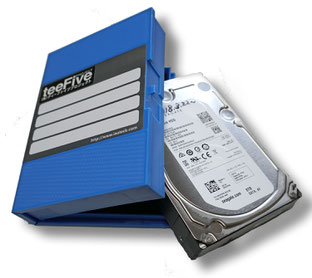

4Kは、HDの4倍以上のデータ量が必要なため、なるべく高速なHDDや、SSDが、
必要です。当社推奨メディアは、上記のような、3.5inchのSATAの
ハードディスク（HDD）、または、SSDです。
■お客さまへの納品メディアは、上記 写真左上のように、内蔵HDD（はだかのまま）を推奨しています。また、逆に当社への入稿も同様です。
■SSDが、一番理想ですが、右上のソニー業務用SSDを推奨。
4K QFHD(3840×2160）60P、ProRes・DNxHR データレート表
| フォーマット | 60分あたりの容量 | データレート |
|
4K(UHD)
ProRes 422 LT |
413 GB | 821 Mbps |
|
4K(UHD) ProRes 422 |
594 GB | 1178 Mbps |
|
4K(UHD) ProRes 422 HQ |
892 GB | 1768 Mbps |
|
4K(UHD) Avid DNxHR HQX |
787 GB | 1750 Mbps |
※受け側（出力先）は、ハードディスクなどで、お渡しします。
当社で用意するか、お客様で用意されるかは、ご自由です。
データレート表で、およその容量が分かるかと思います。ご検討ください。
なお、ソニーオプティカル・ディスク・アーカイブ カートリッジ(ODC)による
絶対消えないデータ格納も可能です。
納期は、テープ本数や尺によりますが、素材尺が4時間以内なら、通常中2日後です。

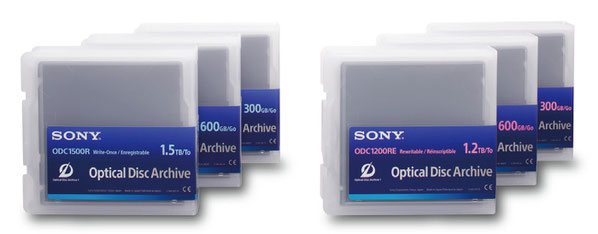

Sony ODAカートリッジ 品番・容量と価格
|
ODA カートリッジ |
価格 | ODA容量 |
4K
XAVC-I |
4K XAVC-L 200 |
MPEG-HD422-L 50 |
| ODC300RE |
3,900-/本 |
300 GB |
0.9時間 | 2.5時間 | 8.5時間 |
|
ODC600RE |
7,300-/本 |
600 GB |
1.9時間 | 5.5時間 | 18.5時間 |
|
ODC1200RE |
14,500-/本 |
1200 GB |
3.9時間 | 11.5時間 | 38時間 |
※価格は税別です。
※アーカイブ化には、別途料金がかかります。
また、お客様側に、ODAドライブ、カートリッジの読み出しができる
Content Manager(CTM-1)が必要です。
※当社は、書換型（型番後ろがRE品番）を推奨。
アーカイブディスクは、元のデータと厳格に照合を行いますので、
納品に時間がかかります。
XAVC 4K 60P 放送局、デジタルサイネージ 納品 データレート表
| フォーマット | 60分あたりの容量 | データレート |
|
4K(UHD) XAVC-I Class300 |
270 GB |
600Mbps (PWS-4400) |
| 4K(UHD) AVC H.264 | 100～300 GB |
200～600Mbps (機種依存) |
| 4K(UHD) HEVC H.265 | 9～30 GB |
15～50Mbps (機種依存) |
放送局は、XAVC-I 納品、サイネージは、AVC, XAVC or HEVC となります。
※受け側（出力先）は、ハードディスクなどで、お渡しします。
当社で用意するか、お客様で用意されるかは、ご自由です。
データレート表で、およその容量が分かるかと思います。ご検討ください。
納期は、テープ本数や尺によりますが、素材尺が4時間以内なら、通常中2日後です。
[2] 4Kダウンコンバート 持込素材、受けテープ
4Kサイズの Avid DNxHR HQX、Apple ProRes QuickTime
＜ダウンコン出力フォーマット＞
Apple ProRes QuickTime
※テープ費別
ご不明な点は、お気軽に ご相談ください。
